Zuverlässige Langzeitprognosen

Statische Dichtungen für große Anlagen in der Energie- und der Industrietechnik müssen oft mehr als zwanzig Jahre halten. Bisher eingesetzte Berechnungswerkzeuge führen dazu, dass die Bauteile oft größer ausfielen, als es eigentlich notwendig wäre. Freudenberg Sealing Technologies hat jetzt eine Methode entwickelt, die Werkstoffveränderungen auf molekularer Ebene berücksichtigt – und so höhere Zuverlässigkeit bei geringerem Materialeinsatz ermöglicht.

Dichtungen im Anlagenbau müssen eine sehr hohe Lebensdauer aufweisen. Einmal verbaut, etwa um die Verankerung des Turms einer Windkraftanlage auf hoher See gegen eindringendes Salzwasser zu schützen, soll die Dichtung mehr als zwanzig Jahre einwandfrei funktionieren. Die Lebensdauer einer Dichtung wird zum einen durch Setzen oder Dehnen (physische Relaxation) begrenzt. Zum andern verliert der Werkstoff mit der Zeit durch chemische Veränderungen seine Elastizität. Unter Einfluss von Luftsauerstoff oder Ozon sind grundsätzlich zwei Effekte zu beobachten, die die Alterung von Dichtungen beeinflussen: Zum einen können die Polymerketten und -netze unter mechanischer Belastung aufgebrechen, zum anderen können durch Oxidationsprozesse zusätzliche Sauerstoffbrücken in dem Netzwerk entstehen. Beide Effekte beeinflussen wichtige dichtungsrelevante Eigenschaften wie Steifigkeit, Kontaktdrücke oder die Fähigkeit, nach Verformung wieder in die ursprüngliche Kontur zu erlangen („Verformungsrest“).

Extrapolation mit der Arrhenius-Methode

Ob ein Werkstoff die Anforderungen für eine bestimmte Anwendung erfüllt, ermitteln Ingenieure in der Regel durch sogenannte „Lagerungstests“, bei denen der Prüfling für längere Zeit – meist 1.000 Stunden – Temperaturen von deutlich mehr als 100 °C ausgesetzt wird. Um die temperaturabhängige Alterung vorherzusagen, extrapolieren Ingenieure bislang die Messwerte nach einer Methode, die nach dem schwedischen Chemiker und Nobelpreisträger Svante August Arrhenius benannt ist. Für diese gilt als Daumenregel: Eine Erhöhung der Temperatur um 10 °C führt zu einer Verdopplung der Reaktionsgeschwindigkeit. Dies ermöglicht die Durchführung von beschleunigten Alterungstests bei erhöhten Temperaturen. Diese Methode kann zuverlässig funktionieren, wenn die richtigen Prüfparameter gewählt werden. Ansonsten kann die Lebensdauerprognose stark daneben liegen. Überprüfen lässt sich die Prognose nur durch Messungen. Es ist nachvollziehbar, dass dies kein zufriedenstellendes Verfahren ist, insbesondere wenn man über sehr lange Prüfzeiten spricht. Daher war eine Verbesserung der Methodik zwingend erforderlich.

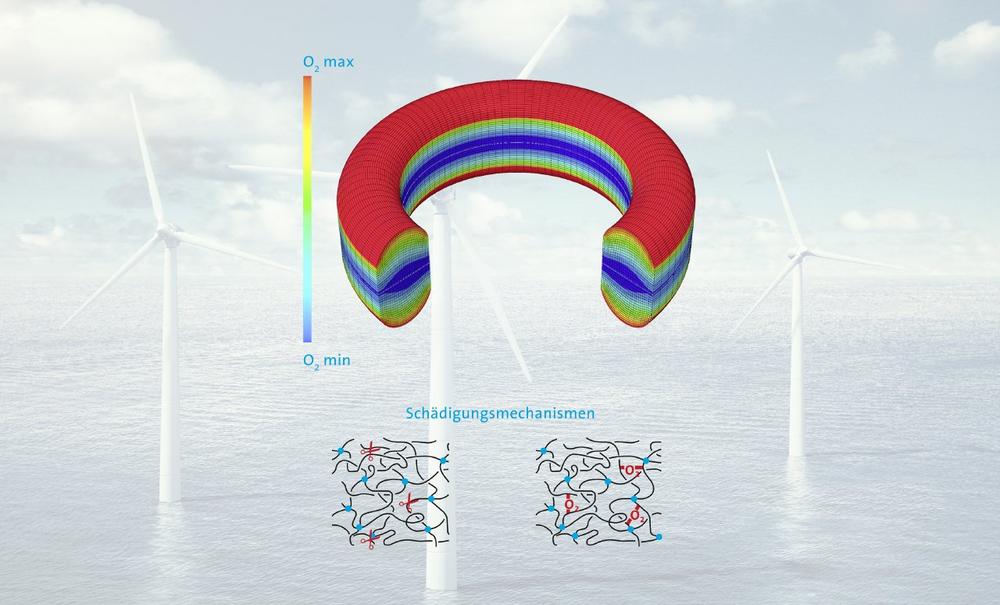

Die Freudenberg-Experten verfolgten dabei zwei wesentliche Ansatzpunkte: Zum einen verbesserten sie das Lebensdauermodell deutlich, indem sie chemische Oxidationsgleichungen, also den Sauerstoffangriff auf das Elastomer, mit dem strukturmechanischen Verhalten des Werkstoffes koppelten. Um mit diesem Modell beliebige Geometrien berechnen zu können, wurde es numerisch effizient umgesetzt und in ein kommerzielles Finite-Elemente-Programm implementiert. Dieses ist nun in der Lage, die lokalen Oxidationsprozesse und deren Auswirkung auf das mechanische Werkstoffverhalten zu berechnen.

Gemeinsame Entwicklung mit der zentralen Freudenberg-Forschung

Gleichzeitig war es aber auch notwendig, die Messmethoden weiterzuentwickeln, mit denen die Parameter für das Werkstoffmodell ermitteln werden – zum Beispiel, um die während des Alterungsprozesses verbrauchte Sauerstoffmenge zu bestimmen. Die Sauerstoffmenge ist eine wesentliche Größe, um das Ausmaß des chemischen Angriffs abzuschätzen. „Dank der Verbesserung der Messmethoden als auch des Materialmodells und der Anwendbarkeit auf dreidimensionale Bauteile ergibt sich ein präzises Verfahren für die Lebensdauerprognose“, erläutert Dr. Boris Traber, bei Freudenberg Sealing Technologies für die weltweite Material-Vorausentwicklung verantwortlich.

Das gemeinsam mit der zentralen Forschung, der Freudenberg Technology Innovation, entwickelte Verfahren wurde zunächst an Werkstoffproben mit unterschiedlichen Durchmesser verifiziert und mittlerweile auch für erste Anwendungen im Bau von Offshore-Windkraftanlagen verwendet. Doch Traber sieht das nur als Beginn einer neuen Simulationsära: „Künftig können wir unseren Kunden im Anlagenbau ein zuverlässiges Mindesthaltbarkeitsdatum auch über sehr lange Zeiträume nennen.“ Eine Bibliothek mit den Modellen für verschiedene Werkstoffe und Bauteil-Geometrien befindet sich derzeit im Aufbau. Parallel wird die Simulation erweitert, so dass auch anwendungsspezifische Zyklen mit wechselnden Temperaturen und mechanischen Lasten gerechnet werden können.

Über die Freudenberg FST GmbH

Freudenberg Sealing Technologies ist langjähriger Technologieexperte und weltweiter Marktführer für anspruchsvolle und neuartige Anwendungen in der Dichtungstechnik und der Elektromobilität. Mit seiner einzigartigen Werkstoff- und Technologiekompetenz ist das Unternehmen bewährter Zulieferer von anspruchsvollen Produkten und Anwendungen sowie Entwicklungs- und Servicepartner für Kunden in der Automobilindustrie und der allgemeinen Industrie. Im Geschäftsjahr 2018 erzielte Freudenberg Sealing Technologies einen Umsatz von rund 2,3 Milliarden Euro und beschäftigte zirka 15.000 Mitarbeiter. Weitere Informationen unter www.fst.com.

Das Unternehmen gehört zur weltweit tätigen Freudenberg-Gruppe, die mit den Geschäftsfeldern Dichtungs- und Schwingungstechnik, Vliesstoffe und Filtration, Haushaltsprodukte sowie Spezialitäten und Sonstiges im Geschäftsjahr 2018 einen Umsatz von rund 9,4 Milliarden Euro erwirtschaftete und in etwa 60 Ländern mehr als 49.000 Mitarbeiter beschäftigte. Weitere Informationen unter www.freudenberg.com.
