Analog Devices präsentiert State-of-Health-Monitor-IC mit geringer Stromaufnahme und Präzisions-Coulomb-Zähler für Primärzellen

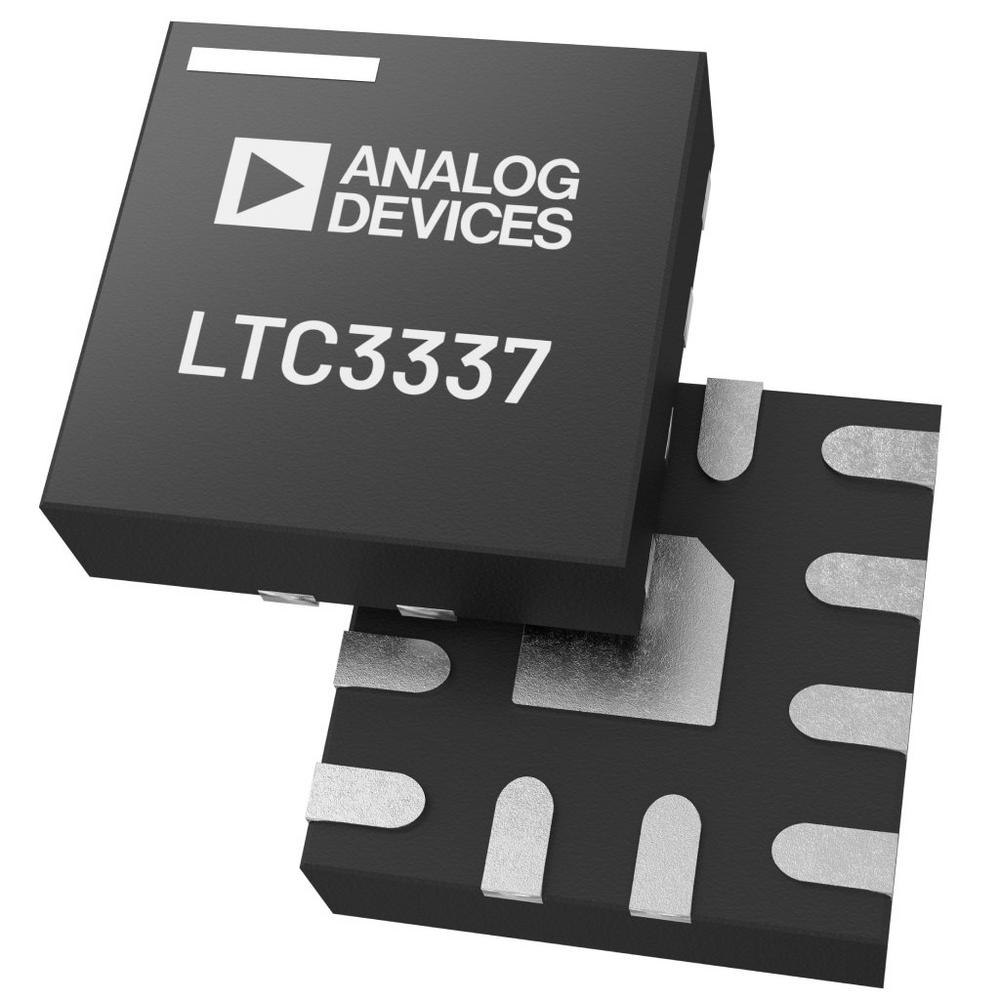

Analog Devices Inc. stellt unter der Bezeichnung LTC3337 einen SoH-Monitor-IC (State-of-Health) für (nicht wiederaufladbare) Primärzellen vor. Das Bauteil enthält einen Präzisions-Coulomb-Zähler und ist für die Reihenschaltung mit einer Primärbatterie mit minimalem Reihen-Spannungsabfall ausgelegt. Der patentierte Coulomb-Zähler mit unbegrenztem Dynamikbereich erfasst alle akkumulierten Batterieentladungen und speichert diese in einem internen Register. Der Zugang zum Register erfolgt über eine I2C-Schnittstelle. Das SoH-Überwachungsbauteil LTC3337 kommt mit einem Ruhestrom von lediglich 100nA aus, was die Batterielaufzeit verlängert.

Der LTC3337 verfügt über eine zusätzliche Überwachung der SoH-Variablen Batteriespannung, Batterieimpedanz und Temperatur, die über einen I2C-Bus gemessen und gemeldet werden. Damit Entwickler mit möglichst vielen unterschiedlichen Primärbatterien am Eingang arbeiten können, lässt sich der Spitzen-Eingangsstromgrenzwert über einen Anschlusspin von 5 bis 100mA einstellen. Dadurch kann der IC der Batterie ein Lastprofil vorgeben, welches ihr ermöglicht, die maximale Kapazität unabhängig von der tatsächlichen Last zu liefern. Dies ist „batteriefreundlich“ und verlängert die Lebensdauer der Batteriezelle.

Der LTC3337 eignet sich ideal für Primärzellenanwendungen, die nur gelegentlich Strom benötigen. Dies sind zum Beispiel Anwendungen an abgelegenen Orten, elektronische Türschlösser oder Glasbruchdetektoren. Das Bauteil ist auch in Verbindung mit wiederaufladbaren Batteriezellen einsetzbar.

Leistungsmerkmale des LTC3337:

  • Batterie-Eingangsspannungsbereich: 1,8 bis 5,5V
  • Ruhestrom: 100nA
  • Acht Spitzeneingangsstrom-Begrenzungen für die Primärbatterie:
    • 5, 10, 15, 20, 25, 50, 75 und 100mA
  • SoH-Überwachung für die Primärbatterie
    • Integrierter Coulomb-Zähler (Q)
    • Zusätzliche Überwachnung von Batteriespannung (V),
      Batterie-Impedanz (Z) und Temperatur (T)
