Servokupplungen zur Überbrückung größerer Entfernungen ohne Zwischenlagerung

Neben Servokupplungen als Standard- und Miniaturkupplungen sowie Kupplungen zum Einbau auf engstem Raum oder mit hohen Drehmomenten fertigt JAKOB auch Servokupplungen für lange Achsabstände von bis zu 6 m. Mit diesen Distanzkupplungen, auch Kardanwellen oder Zwischenachsen genannt, werden große Wellenabstände ohne Zwischenlager überbrückt. Überall im Maschinen- und Anlagenbau werden hochdynamische Distanzkupplungen benötigt. Sie werden hauptsächlich in Verbindung mit Hubspindelgetrieben, Linearführungen, Palettier- und Verpackungssystemen eingesetzt.

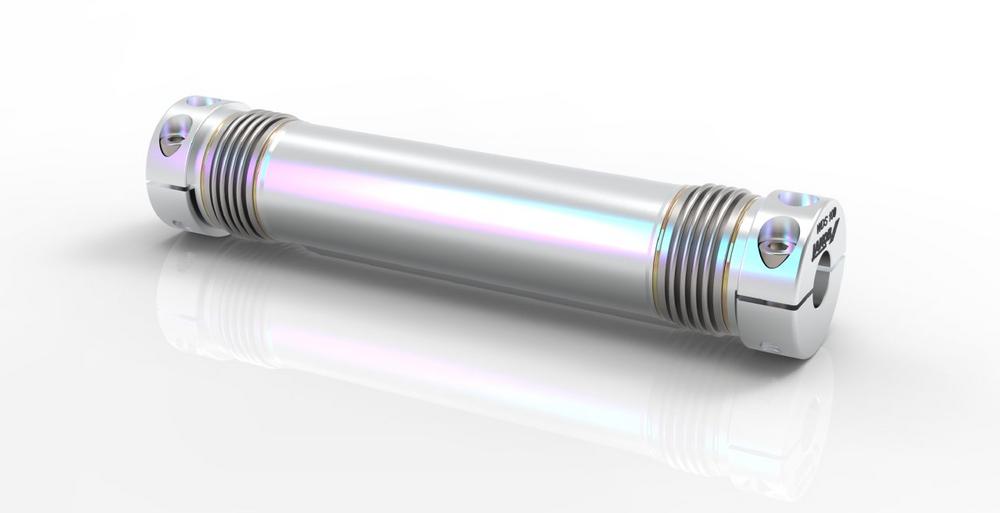

Konstruktionsmerkmal der Distanzkupplungen für große Achsabstände ist ein längenvariables Zwischenrohr aus Aluminium, Stahl oder Kohlefaserverbundwerkstoff (CFC), das sich optimal an die kundenspezifische Anwendung anpassen lässt. Innerhalb des Metallbalgs wird er durch ein spezielles Kardanlager auf den Nabenteilen abgestützt. Dies entlastet das Balgelement vom Rohrgewicht und im Falle eines Aufpralls ist die Möglichkeit einer Beschädigung des Gerätes und einer Körperverletzung von vornherein ausgeschlossen. Durch die Präzisionsfertigung der einzelnen Elemente werden hohe Rundlaufeigenschaften und ein ruhiges Laufverhalten erreicht. Sie können Drehmomente bis 3200 Nm übertragen und auf Wellen mit Bohrungsdurchmessern bis 100 mm montiert werden.

Die Kupplungen eignen sich für eine Vielzahl von Anwendungen als Verbindungs-, Gelenk- und Synchronwellen und ersetzen Zwischenwellenstrukturen durch komplexe, zusätzliche Zwischenlagerungen. Größere Ausrichtungsfehler, insbesondere Parallelversatz, können ausgeglichen werden.

Die neueste Baureihe ‘Simple-Flex’ benötigt weder eine Abstützung noch Ausgleichselemente zum Wellenversatz, die superleichte und flexible Bauweise macht beides unnötig.
